▊▎概述

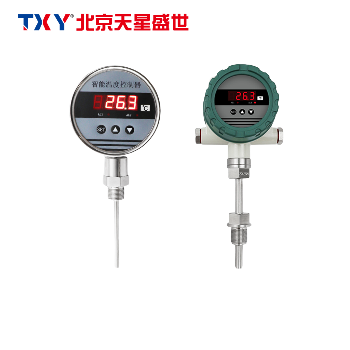

TXY580智能温度控制器是集温度变送、现场温度数字显示、防爆为一体的组合型仪表，测温探头采用高阻型铂电阻、热电偶，电子电路进行了特殊处理，可以测量显示现场温度值，并有4～20mA、0～5V、0～10V、1～5V、RS485等多种信号输出方式，以实现信号的远距离传输。适用于石油、化工、冶金、电站、国防和科研部门等行业需要对介质温度进行测量信号、传输、显示、报警和控制的场合使用。该产品以其优良的可靠性、灵活性和多样性，广泛应用于石油、化工、冶金、电力、水文等工业过程现场的温度测量和控制中。
▊▎功能特点
·具有灵活的面板设定参数功能，具有上下限指示
·带2个控制点，最多可增加到4个控制点，实现高中低温度控制(各点可独立设定报警值及报警回差值)
·出电流分辨率可达到3uA不掉线通讯技术，总线支持RS485设备
·抗射频干扰技术，匹配数据远传监测
·增强型防雷击技术，确保仪表安全工作
·采用全自动数字调校系统，提高了仪表的精度、保证了仪表长期工作的稳定性、可靠性。
·采用一体化结构设计，提高了仪表的可靠性、抗震性和抗腐蚀能力
▊▎技术参数
测量范围： -200～450℃
输出信号： 4～20mA、0～5VDC、0～10VDC等
通讯方式： RS485 、RS232、 MODBUS
负载电阻： ≤500Ω
供电电源： 24V DC
稳 定 性： 优于0.2%/年（常规产品）
温度系数： ≤0.05%/℃
附加误差： ≤±0.005%/V
防爆等级： EXdIIBT4 、 EXdIIBT5
防护等级： IP65
功 耗： ≤1W
误 差： 0.1% 0.2% 0.5%
▊▎ 选型指南
TXY580 | 温度控制器 |
| 代码 | 控制器类型 |

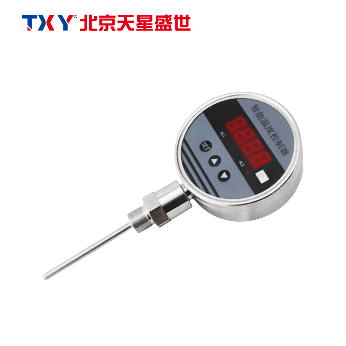

A | 智能款 |

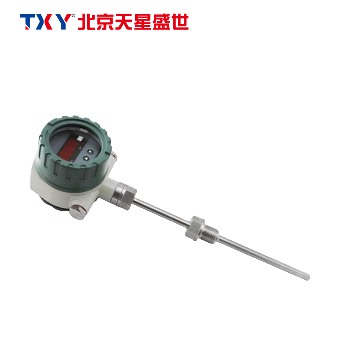

B | 防爆款 |
| 代码 | 量程 |
P | -200—1500℃（量程范围内任选） |
| 代码 | 信号输出方式（默认包含上下限报警信号输出并可以输出模拟信号选型如下） |
S1 | 4-20mA四线制（可选2个货4个控制点） |
S2 | RS485四线制（默认标准的modbus-RTU协议） |
| 代码 | 供电 |
V1 | 24VDC |
V2 | 220VDC |
| 代码 | 保护管长度（mm） |
EL1 | 100 |
EL2 | 200 |
EL5 | 500 |
X | 客户指定 |
| 代码 | 保护管直径（mm） |
8 | 8 |
10 | 10 |
16 | 16 |
X | 客户指定 |
| 代码 | 保护管材质 |
M1 | 304不锈钢 |
M2 | 316不锈钢 |
M3 | 客户指定 |
| 代码 | 过程连接方式 |
C1 | 螺纹连接 |
C2 | 卡箍连接 |
C3 | 法兰连接 |
TXY580 | A | P | S1 | V1 | EL1 | 8 | M1 | C1 | 选型举例 |
▊▎外形尺寸图
▊▎接线图
