▊▎概述
TXY513 HSM数显温度变送器是集温度变送、现场温度数字显示为一体的组合型仪表，测温探头采用高阻型铂电阻，电子电路进行了特殊处理，可稳定测量显示现场温度值，并有4～20mA、0～5V、0-10V、1～5V等多种信号输出方式，以实现信号的远距离传输。适用于石油、化工、冶金、电站、国防和科研部门等行业需要对介质压力进行测量信号、传输、显示、报警和控制的场合使用。该产品以其优良的可靠性、灵活性和多样性，广泛应用于石油、化工、冶金、电力、水文等工业过程现场的温度测量和控制中。
▊▎功能特点
•高精度，现场LED/LCD数字显示可选
•安全可靠，抗腐蚀、抗冲击和振动、输出电流分辨率可达到3uA
•不掉线通讯技术，总线支持255台RS485设备
•有抗射频干扰技术，配合数据远传监测
•增强型防雷击技术，确保仪表安全工作
▊▎技术参数
测量范围： -200～600℃
输出信号： 4～20mA、0～5VDC、0～10VDC等
通讯方式： RS485 、RS232、 MODBUS
负载电阻： ≤500Ω
供电电源： 24V DC
稳 定 性： 优于0.2%/年（常规产品）
温度系数： ≤0.05%/℃
附加误差： ≤±0.005%/V
防爆等级： EXdIIBT4 、 EXdIIBT5
防护等级： IP65
功 耗： ≤1W
误 差： 0.1% 0.2% 0.5%
▊▎ 选型指南
TXY513 | 数显温度变送器 |
|
| 代码 | 传感器类型 |
| A | 赫斯曼插头 |
|
| 代码 | 量程 |
| P | -200—1500℃（量程范围内任选） |
|
| 代码 | 输出信号 |
| S1 | 4-20mA |
| S2 | 客户指定 |
|
| 代码 | 保护管直径 |
| 8 | 8 |
| 10 | 10 |
| 16 | 16 |
| X | 客户指定 |
|
| 代码 | 螺纹尺寸 |
| C1 | M20*1.5 |
| C2 | G1/2 |
| C3 | 客户指定 |
|
| 代码 | 供电 |
| V1 | 24VDC |
| V2 | 客户指定 |
|
| 代码 | 插入深度 |
| EL1 | 100mm |
| EL2 | 200mm |
| EL3 | 客户指定 |
|
| 代码 | 探杆材质 |
| M1 | 304不锈钢 |
| M2 | 客户指定 |
| TXY513 | A | P | S1 | 8 | C1 | V1 | EL1 | M1 | 选型举例 |

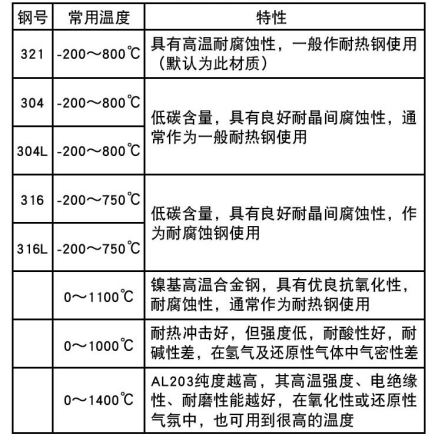

▊▎保护管材质对照表

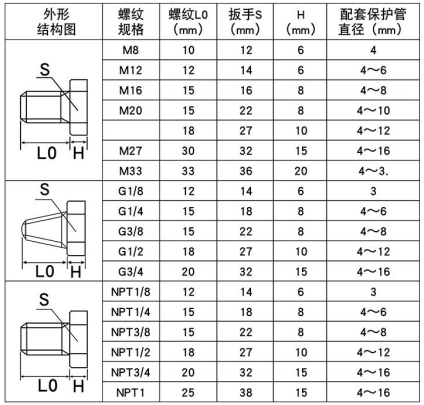

▊▎部分常用螺纹规格对照表

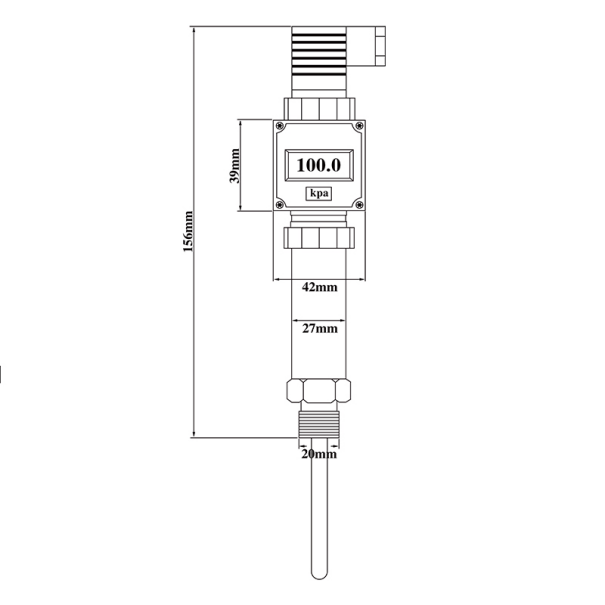

▊▎外形尺寸图
