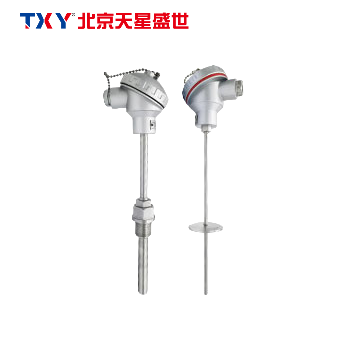

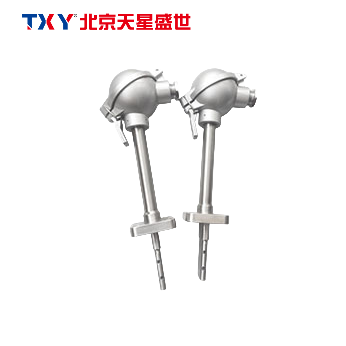

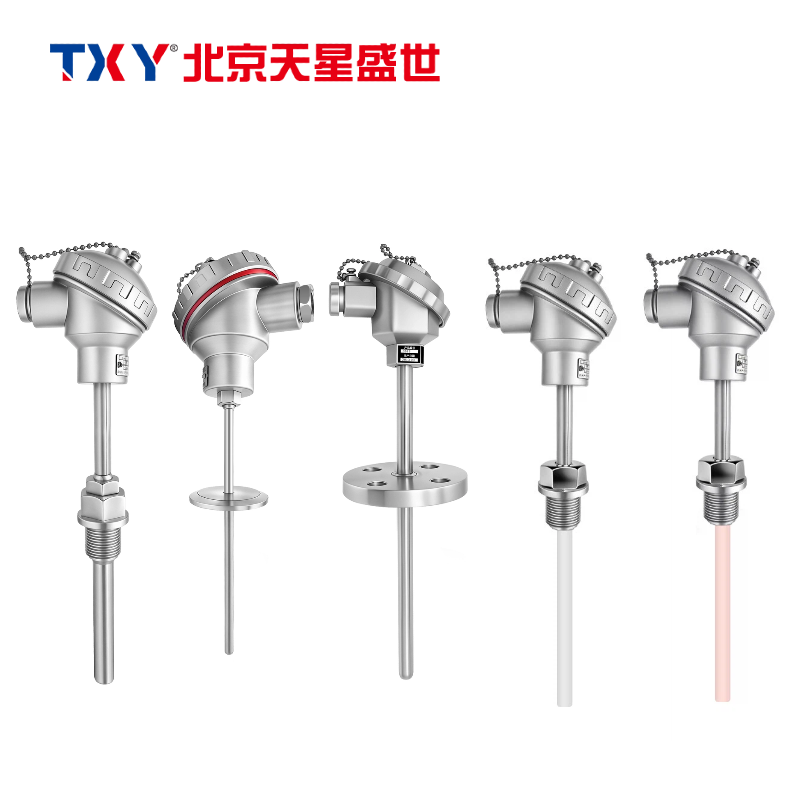

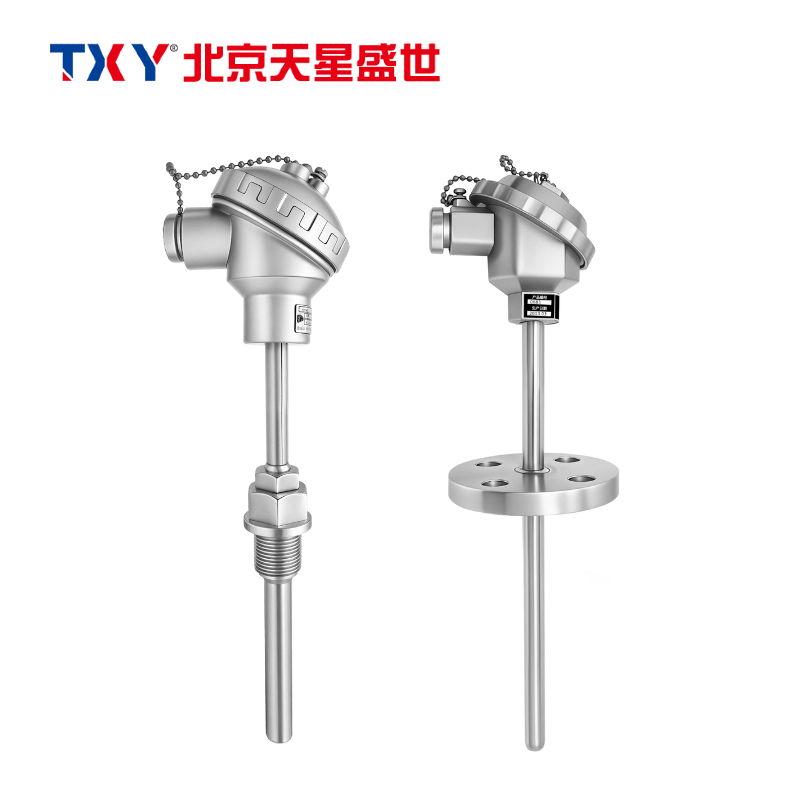

▊▎概述
TXY510一体化温度变送器由测温探头、温度转换模块、保护外壳三部分组成。测温探头采用高阻型铂电阻、热电偶，通过内部转换模块的稳压滤波、运算放大、非线性校正、V/I 转换、恒流及电源反接保护等电路处理后，转换成与温度成线性关系的电信号输出,产品广泛应用于石化、电力、冶金、医药、食品等工业领域的测温过程控制，配合仪表或PLC组成计算机集散测控系统。
▊▎功能特点
•测温探头采用高阻型铂电阻、热电偶，精度高、稳定性好
•温度转换模块采用环氧树脂浇注工艺,防震、防潮
•集传感变送于一体，结构紧凑，安装方便,精度高、功耗低
•电流输出型适合长距离传送,抗电磁干扰电路设计，保证变送器在受到各种干扰下能够安全可靠的工作，适于现代电磁污染严重的环境使用
•整体密封性能良好，外壳防护等级IP65
•温度量程和外形尺寸可以按户要求订货,灵活方便
•产品结构设计合理，过程连接接口灵活方便，体积小，重量轻，安装方便
•壳体保护材料多样化，适应多种介质测量
▊▎技术参数
测量范围 | -200～1500℃（量程范围内任选） |
输出信号 | 4～20mA、0-5V、0-10V、RS485（标准MODBUS-RTU协议） |
负载电阻 | ≤500Ω |
供电电源 | 24VDC |
稳定性 | 0.1%FS/年 |
温度系数 | ≤0.05%/℃ |
附加误差 | ≤±0.005%/V |
防护等级 | IP65 |
功 耗 | ≤5W |
精 度 | 0.5% |

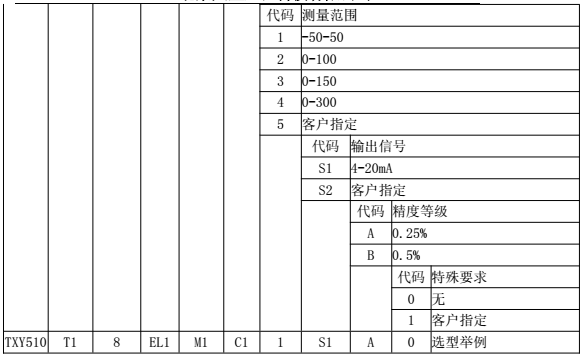

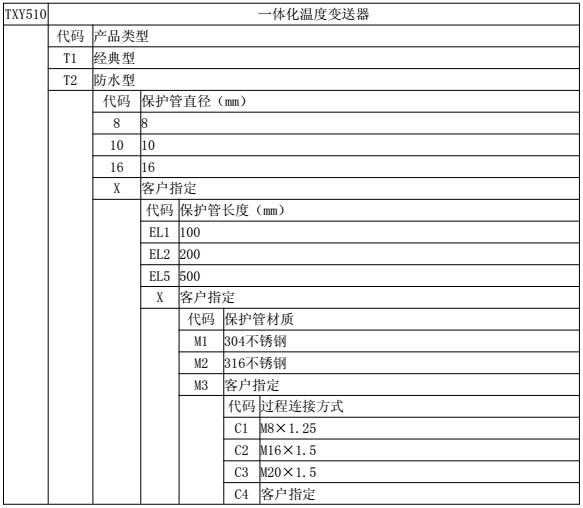

▊▎ 选型指南

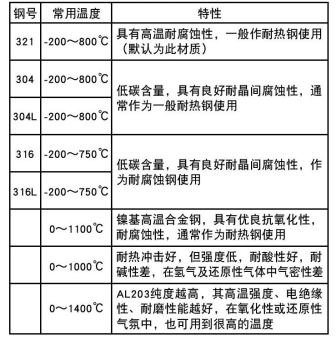

▊▎ 保护管材质对照表

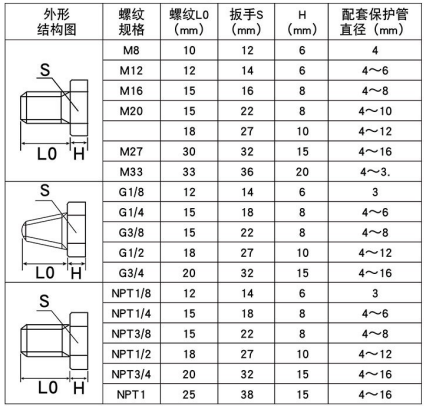

▊▎ 部分常用螺纹规格对照表

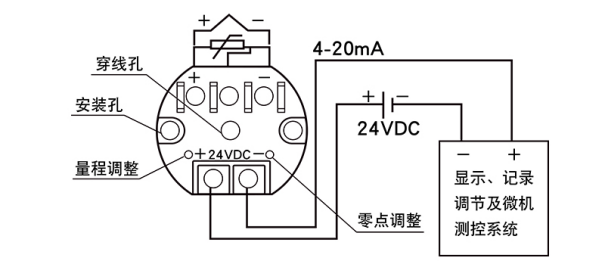

▊▎接线图

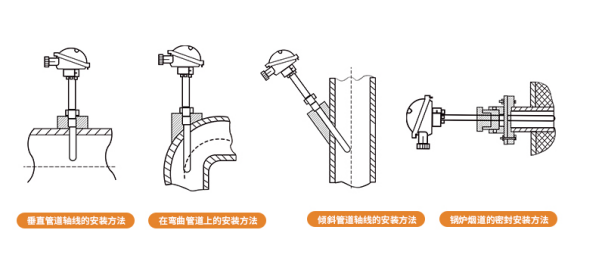

▊▎安装示意图
▊▎安装步骤
1、基本结构：传感器+ （连接装置+接线盒+保护管）+ 变送模块
2、长度表示方式：L=保护管总长×插入长度 (单位：mm ，密封面以下为插入长度)
3、冷端长度的确定：由于确定了保护管的总长和插入长度，也就确定了保护管非插
入部分的长度，即冷端长度。冷端长度一般为150mm ；低于 125℃的温度测量，
冷端长度可以短一些，如100mm 或 50mm ，大于 250℃的温度测量，冷端长度必须
等于大于250mm ，看温度影响情况可以适当改变。
4、 冷端长度的用途：
a． 变送模块的工作温度为-20 ～ 75℃，通过冷端长度使温场到接线盒之间的传
导和辐射温度降低，保护变送模块正常工作。
b． 如果采用热电偶传感器就必须要有合适的冷端长度。
c． 保护接线盒配件和线缆。
5、在管道上开孔，焊接管箍或外套管。
6、垂直安装温度变送器，保证螺纹连接处密封性。温度探杆长度小于管道直径的1/2.
7、保证温度变送器表头置于常温常压且较为干燥的环境中。安装好之后拧开表头盖子连线信号线。
