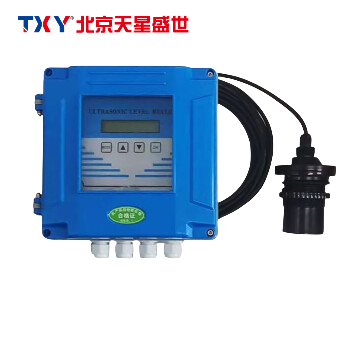

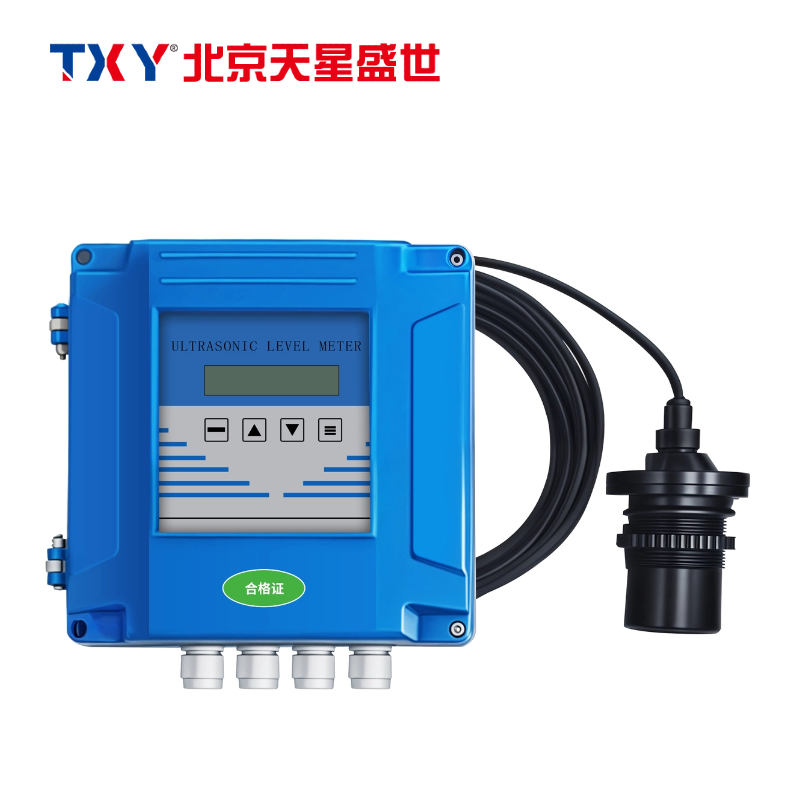

▊▎概述
超声波液位计具有如下特点：
l 稳定可靠
我们在电路设计时从电源部分起就选用高质量的模块、关键元器件的采购选择高稳定可靠的器件，可以直接替代国外进口仪表。
l 专利技术
专利的声波智能技术软件可进行智能化回波分析，无需任
何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
l 精度高
我公司拥有的声波智能专利技术，使超声波液位计的精度大大提高，液位精度达到±0.3％，能够抗各种干扰波。
l 故障率低、易安装、易维护
本仪器是一种非接触式仪表，不跟液体直接接触，因此故障率较低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。
l 多种防护
仪表的防护等级达到IP65；所有的输入、输出线均具有防雷、防短路的保护功能。
▊▎技术参数及选型指南
测量范围 | 0～10m 最高15米 |
盲 区 | 0.25m～0.6m |
测距精度 | 0.3% |
测距分辨率 | 1mm |
压 力 | 常压 |
仪表显示 | 自带LCD显示液位或空间距离 |
模拟输出 | 4～20mA |
数字输出 | RS485、Modbus协议或定制协议 需选 |
供电电压 | DC24V/AC220V，防雷装置内置 |
环境温度 | －20℃ ～＋60℃ |
防护等级 | IP65 |
材 质 | ABS工程塑料 |

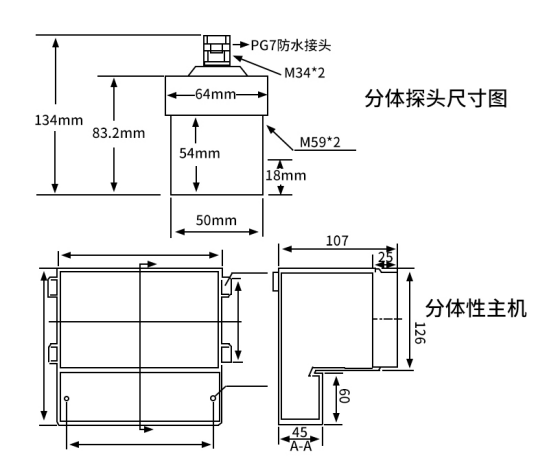

▊▎尺寸与接线
注：仪表尺寸会根据型号的不同而有所改变，若有不同会预先告知。
仪表安装方式
支架安装：在被测液体上方水平固定L型支架，用螺丝将液位仪固定在支架上。
法兰安装：安装时，先将法兰固定在铁板或盲板上，然后将仪表固定在法兰上。
仪表安装原则
1）换能器发射面到最低液位的距离，应小于选购仪表的量程。
2）换能器发射面到最高液位的距离，应大于选购仪表的盲区。
3）换能器的发射面应该与液体表面保持平行。
4）换能器的安装位置应尽量避开正下方进、出料口等液面有剧烈波动的位置。
5）若池壁或罐壁不光滑，仪表需离开池壁或罐壁0.5m以上。
6）若换能器发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管需和液面垂直，内壁要保持光滑。
安装注意事项
1）仪表外壳最好与大地可靠相连。
2）电线、电缆保护管，要注意防止积水过多。
3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，仍需要在仪表的进出线端另外安装专用的防雷装置。
4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，也需要在液位仪周围加设防高、低温装置。
仪表接线
针拧开后盖即可看见仪表的接线板，如下图所示：
电源：24V处 可以是24V或者220V
接线柱说明：
额定电压：DC24V，4～20mA电流输出， XPS02：+接BA-2二芯专用电缆红线跟黑线，－接BA-2二芯专用电缆屏蔽线。

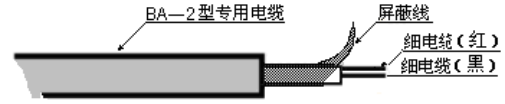

BA-2二芯专用电缆说明：
注意：
1）BA－2专用电缆的长度应（分体机专用）≤50米
2）超声波液位计到控制室的距离应 ≤1200米
3）给DC24V电源上电前后，请仔细检查电源的极性，注意不要接反。
4）仪表使用DC24V时，在仪表上电后，仪表电源输入端的电压不低于21V。
5）4～20mA输出线的最大负载应小于500欧姆。
