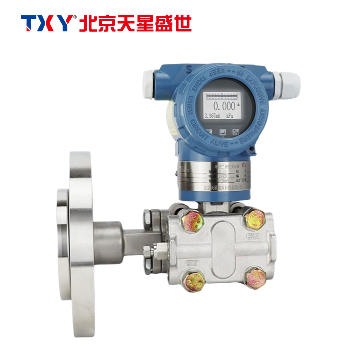

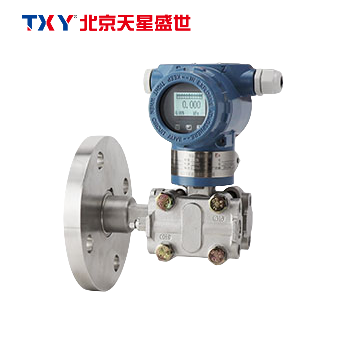

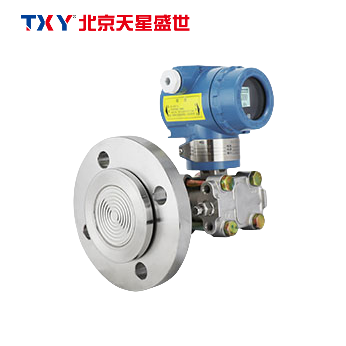

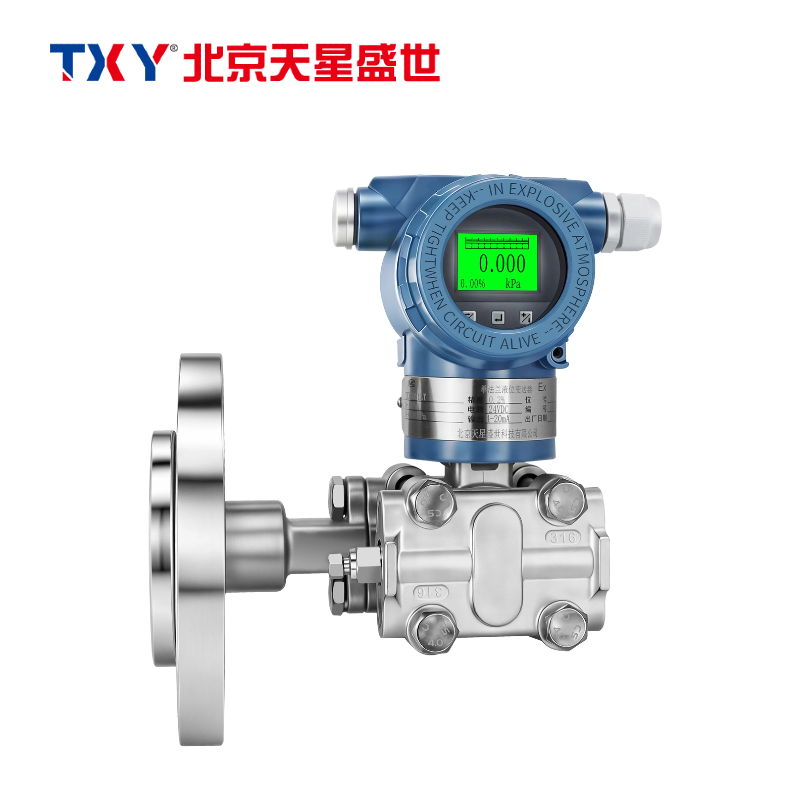

TXY820-3051LT单法兰液位变送器

▊▎概述

      单法兰卫生型液位变送器是高精度小型化智能传感器，在转换原理上利用数字化补偿技术对温度、静压进行补偿，提高了测量精度，降低了温度漂移。具有长期稳定性好，可靠性高，自诊断能力强等特点。以其较高的性能价格比，而成为变送器市场的受欢迎产品。
      可与罗斯蒙特275、375型手操器完成地址查寻、测试、组态等操作。可以实现从控制室、变送器安装现场或回路中的任意接线端点与变送器进行通信，完成远程调试。在进行远程通信时需注意：在接线端点和电源之间必须有不小于250Ω的电阻

▊▎功能特点

·可很好的测量敞口容器液位

·被测介质温度上限高

·由于采用了微处理器而使灵活性增大、功能增强

·具有较强的自诊断能力

·零点和量程调整互不影响

·兼有完善的远程和就地设定、调校功能

·二线制，符合HART协议可与HART协议终端通信而不中断输出

·采用数字化补偿技术对温度及静压进行补偿

·稳定性能好，精度高，阻尼可调，抗单向过载能力强

·无机械传动部件，维修工作量少，坚固抗振

·均为通用件，方便维护

·接触介质的膜片材料可选，可全天候使用

▊▎性能参数

测量范围：0～100m
工作温度：   -40～85℃,-20～70℃（带数字表头）
相对湿度：   0～100%
容积变化：   小于0.16cm3
阻      尼：   时间常数在0.2～32.0s之间可调
启动时间：   3s，无需预热
性能指标：   在无迁移、316不锈钢隔离膜片及其它标准测试条件下
量 程 比：   40：1
精      度： 量程为3、4、5
                 量程比为1：1到10：1时，为调校量程的±0.1%
                 量程比为10：1到40：1时，为±0.05（1+0.1URL/量程）%量程
                 量程为6、7、8、9、0
                 量程比为1：1到10：1时，为调校量程的±0.15%
                 量程比为10：1到40：1时，为±0.075（1+0.1URL/量程）%量程
稳定 性：   六个月误差为 量程的±0.15%
温度影响： 量程为4、5、6、7、8
                 零点误差为 量程的±0.25%/55℃
                 包括量程和零点的总误差，为 量程的0.5%/55℃
注      意：   对于量程3、9、0温度误差要加一倍
超压影响：   加压140kgf/cm2后，误差为 量程范围的±0.25%
电源影响：   小于输出量程的0.005%/V
振动影响：   在任意轴向上，频率为200Hz，引起的误差为 量程范围的±0.05%/g
负载影响：   只要输入变送器的电压高于12V，在负载工作区内无负载影响
安装影响：   可产生不大于0.25 kPa的零位误差，但可校正，对量程无影响；测量本体相对法兰转动无影响

▊▎尺寸与接线

▊▎接线示意图
