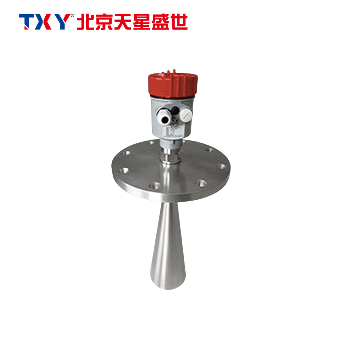

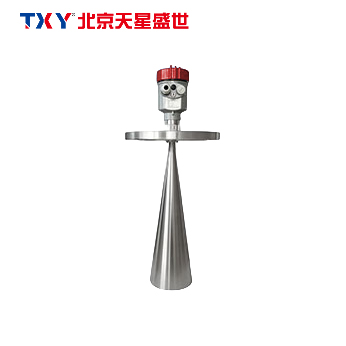

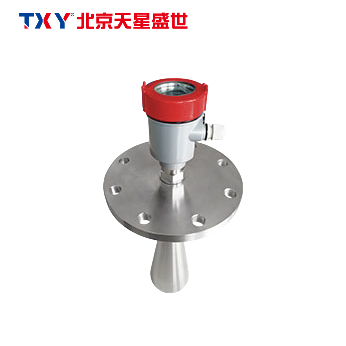

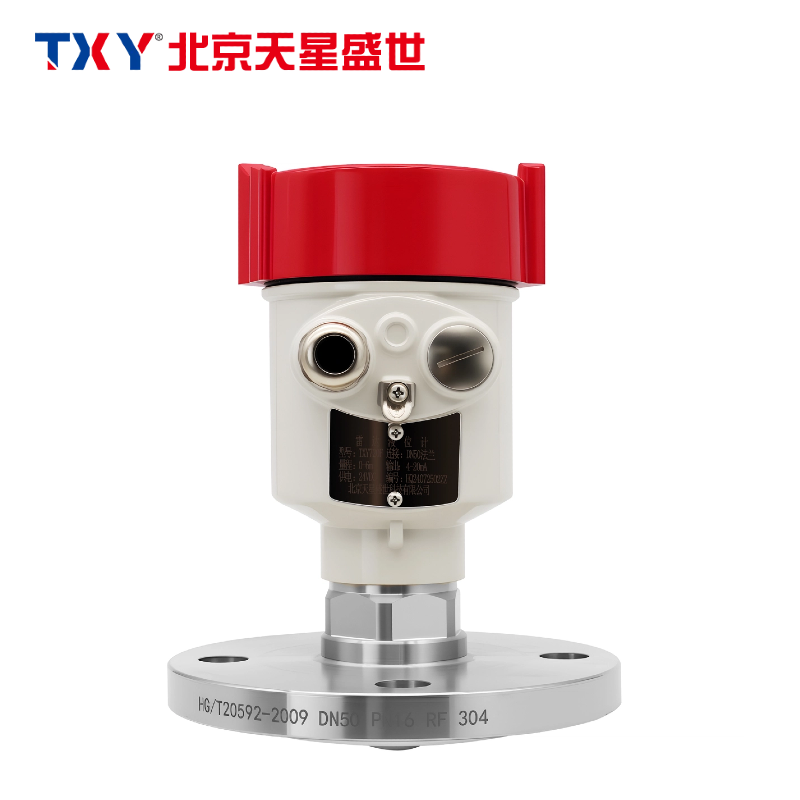

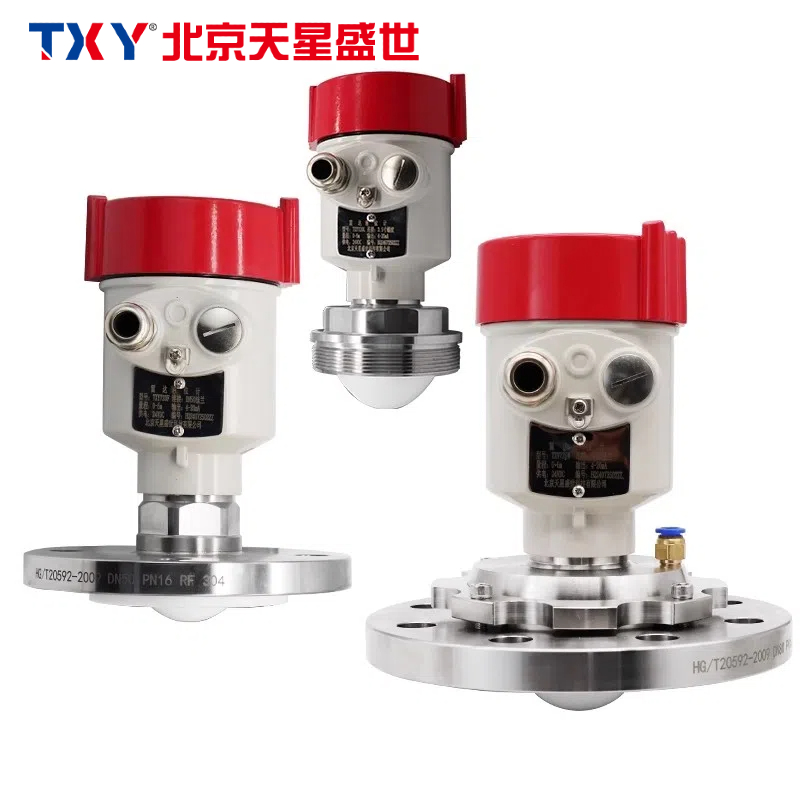

TXY720 高频雷达液位/物位计

用途:高频雷达物位计因其特殊的非接触式测量特性,可对有污染性和腐蚀性的介质进行准确的测量,其稳定和准确的表现也同样体现在复杂的测量环境下。
品牌: TXY北京天星盛世
型号: TXY720
产品详情

概述

     TXY720是26G 高频雷达式物位测量仪表,输出4~20mA模拟信号,测量大距离可达70米。天线被进一步优化处理,新型的快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于:反应釜或固体料仓非常复杂的测量条件。


原理

       雷达物位计天线发射较窄的微波脉冲,经天线向下传输,微波接触到被测介质表面后被反射回来,再次被天线系统接收并将其传输给电子线路部分自动转换成物位信号。

A量程设定

B 低位调整

C 高位调整

D盲区范围

                                                   测量的基准面是: 螺纹底面或法兰密封面

注:使用雷达物位计时,务必保证最高料位不能进入测量盲区(图中D所示区域)。

   特点

   雷达物位计采用了高达26GHz的发射频率,因而具有:

   ▲   非接触测量,无磨损,无污染

   ▲   天线尺寸小,便于安装

   ▲   波长更短,对在倾斜的固体表面有更好的反射

   ▲   测量盲区更小,对于小罐测量也会取得良好的效果

   ▲   波束角小,能量集中,增强了回波能力的同时,又有利于避开干扰物

   ▲   几乎不受大气中水蒸气、温度压力变化影响

   ▲   严重粉尘环境仪表也能准确读取到真实物位回波

   ▲   高信噪比,即使在波动的情况下也能获得更优的性能

   ▲   26GHz频率,是测量固体和低介电常数介质的最佳选择

2 . 仪表介绍

应       用:固体料、固体颗粒

测量范围:70米

过程连接:螺纹、法兰

介质温度:-40~500℃

过程压力:常压

精       度:±5mm

频率范围:26GHz

防爆等级:Exd IIC T4 Gb

防护等级:IP67

信号输出:4~20mA/HART(两线/四线)RS485/Modbus                                                     3.安装

●   安装前的准备

           请注意以下事项,以确保仪表能正确安装:

    请预留足够的安装空间

    请避免强烈震动的安装场合。

    为确保快速、便利及安全地安装本仪表,请遵循以下安装指导!

    安装在储罐直径的1/4或1/6处,且距离罐壁最小距离为大于200mm

Ø 有料堆的储

天线要垂直对准料面,若料面不平,堆角大必须使用万向法兰,来调整喇叭天线角度使喇叭天线尽量对准料面。



●   接线方式

    Ø 24V两线制接线图如下



Ø
24V四线制接线图如下


Ø 24V RS485/Modbus接线图如下


Ø 标准型(非防爆)


Ø 本质安全型防爆


Ø 隔爆型防爆

●   安全指导

      所有的电气连接工作必须在断电的条件下进行,请注意遵循仪表说明书上的指导!

      请遵守当地电气安装规程的要求

      请遵守当地对人员健康和安全的规程要求。所有对仪表电气部件的操作必须由经过正规培训的专业人员完成

           请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。

●   防护等级

本仪表完全满足防护等级IP67的要求,请确保电缆密封头的防水性。如下图:

如何确保安装满足IP67的要求:

1.请确保密封头未受损

2.请确保电缆未受损

3.请确保所使用的电缆符合电气连接规范的要求

4.在进入电气接口前,将电缆向下弯曲,以确保水不会流入壳体,见①

5.请拧紧电缆密封头,见②

6.请将未使用的电气接口用盲堵堵紧,见③
