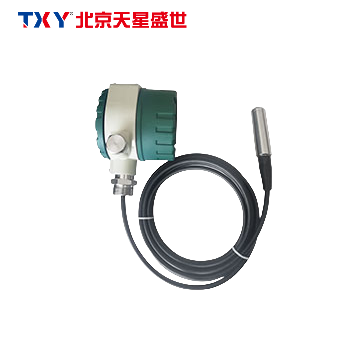

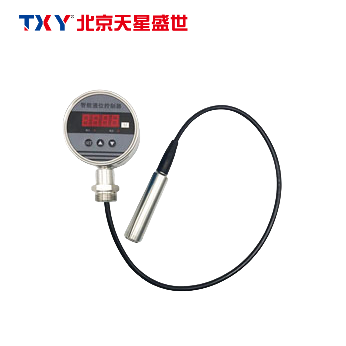

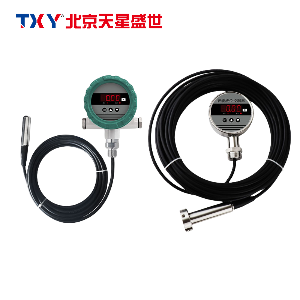

TXY708 液位控制器

▊▎概述

智能液位控制器是集液位测量，显示，输出、控制于一体的智能数显压力液位测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，由高精度的A/D转换，经微处理器运算处理，现场显示，并输出一路模拟量和两路开关量。

▊▎技术参数

▊▎外形尺寸图

▊▎产品接线

为了防止电磁干扰的影响应注意以下事项：●线路连接尽量短●采用屏蔽线●尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线●若用微型软管安装，壳体必须单独接地安装步骤

▊▎安装步骤

1.机械连接：

本产品可以通过支架安装。 注:量程小于10M时必须垂直安装.

2.电气连接

▊▎设置开关点

AL1H此值为开关1吸合值    AL1F此值为开关1释放值

AL2H此值为开关2吸合值    AL2F此值为开关2释放值

END保存退出

注：开关点由吸合值和释放值组态决定，吸合值大于释放值时为上限报警输出（常开功能），吸合值小于释放值时为下限报警输出（常闭功能）吸合值与释放值的差值为开关点的回差。
