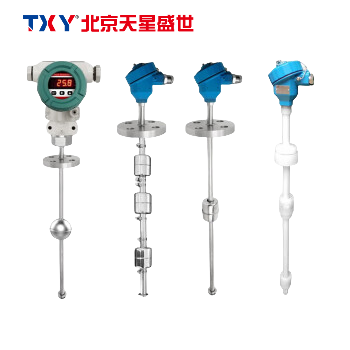

▊▎产品介绍
浮球液位控制器是一种安全可靠、使用方便、结构简单的液位控制器，它比一般机械开关体积小、速度快、工作寿命长、与电子开关相比，它又有抗负载冲击能力强的特点，其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、燃料工业、油压机械等方面都得到了广泛的应用。
▊▎工作原理
在密封的不锈钢管(非导磁性)外穿过一个或多个环形磁铁的浮球,在安装一个或多个干簧管到管内,液位上下升降的同时会带动浮球一起移动,当浮球的磁铁到达管内干簧的同一水平位置时密封管内的干簧管产生吸合或断开的动作,并输出开关信号。
▊▎技术参数
触点容量 | 10W、30W、50W |
开关电流 | 0.5A |
开关电压 | 220VAC/24VDC |
绝缘抗阻 | ＞ 100MΩ |
工作寿命 | 100万次 |
工作压力 | 1.0～3.0 MPa |
工作温度 | SUS：-20～200℃ PP：-10～80℃ |
介质比重 | ＞0.55 |
产品材质 | SUS304/SUS316/PP/PE/PTFE |

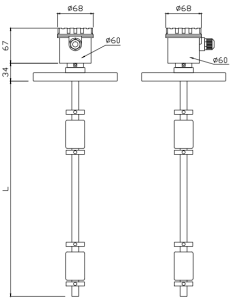

连杆浮球 连杆浮球样品图

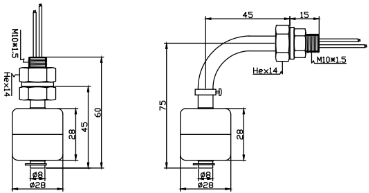

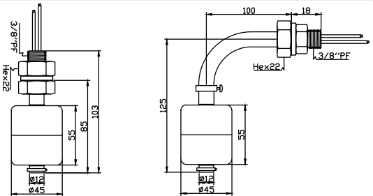

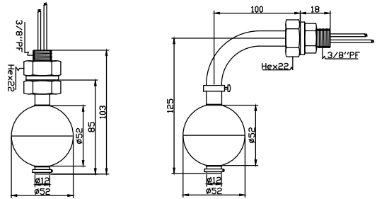

小型浮球 小型浮球选型标准品

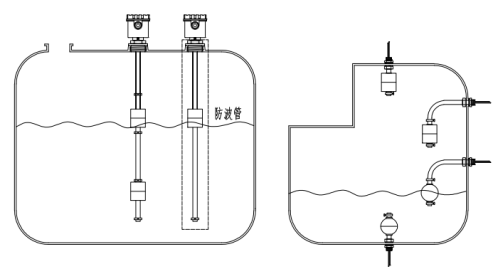

▊▎安装使用说明
1、安装位置应远离进水口，否则开关会因进水口而造成误动作
2、若开关装置于混凝土池壁，可加装L型角钢支架
3、若开关装置于搅拌区域，可安装防波管或防波挡板
4、选择管的内径大于浮球直径的法兰接管
5、被测液体的比重必须大于浮球比重
6、塑胶材质适用于酸碱液体，金属材质适用于燃油等高温液体
7、浮球的动作点已按客户订货要求在出厂时调整好，请不要随意调整浮球位置
8、所接负载容量切勿大于输出点容量
▊▎常见故障及排除
NO | 故障现象 | 原因分析 | 排除方法 |
1 | 浮球不动作 | 1、液体比重小于浮球比重 | 重新确定浮球比重 |
2、浮球漏水 | 与本公司联系更换浮球 |
3、异物卡住浮球 | 清除异物 |
2 | 浮球动作但无信号输出 | 1、浮球位置仿移 | 调整浮球位置 |
2.磁簧开关损坏 | 更换磁簧开关 |
3 | 信号输出不正常 | 附近有磁场干扰 | 清除磁场 |
4 | 信号保持，无法复原 | 浮球不能复归，有异物卡住 | 清除异物 |
5 | 一点会有两个信号输出 | 环扣位置移动 | 调整环扣位置 |
※若非以上故障，请来电本公司咨询技术人员。
▊▎配线及接点说明
1、打开接线盒，将电缆线从入线口穿进，并锁紧入线口电缆固定螺丝，根据铭牌及接线板端子台上的标识将电缆线、接点线接入对应的端子；
2、接线板端子台上的标识数字由小到大对应着从上至下各浮球的接点；
3、接线完成后请将盒盖旋紧并接线口固定，以确保接线盒防水；
4、下图接线控制示意仅供参考，如其它控制要求，接线方式还需变动。
▊▎日常维护
1、定期清除连杆及浮球上的污垢（周期视水质而定）
2、检查环扣上的螺丝是否松动
▊▎开箱及检查
1、包装应完好无损
2、开箱时若发现本产品有损坏或部件脱落松动，请及时通知本公司
3、装箱内容：1）产品一台2）说明书一份3）产品合格证一份
