▊▎概述

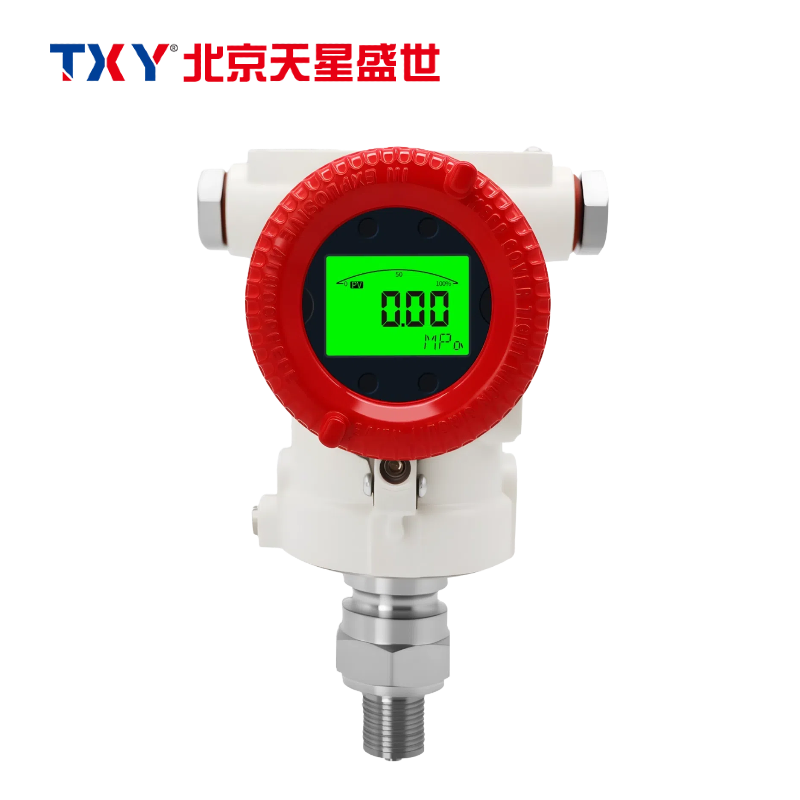

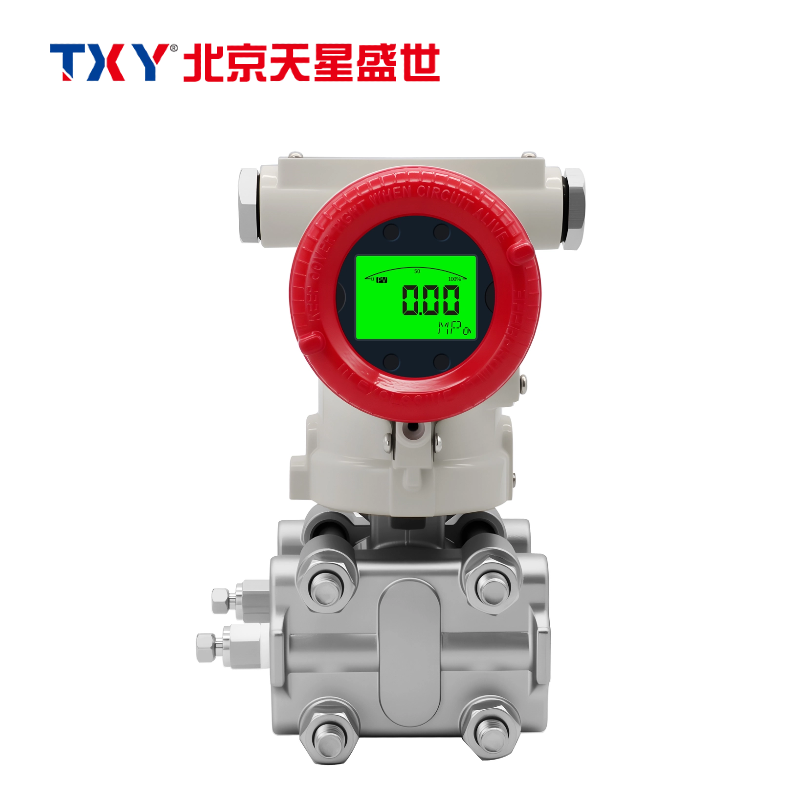

TXY820-3051DJ单晶硅压力/压差变送器采用小型化智能传感器，在转换原理上利用数字化补偿技术对温度、静压进行补偿，提高了测量精度，降低了温度漂移。具有稳定性好，可靠性高，自诊断能力强等特点。
可与HT388或罗斯蒙特275、375型手操器完成地址查寻、测试、组态等操作。可以实现从控制室、变送器安装现场或回路中的接线端点与变送器进行通信，完成远程调试。在进行远程通信时需注意：在接线端点和电源之间必须有不小于250Ω的电阻.
▊▎产品特点
·由于采用了微处理器而使灵活性增大、功能增强
·具有较强的自诊断能力
·零点和量程调整互不影响
·兼有完善的远程和就地设定、调校功能
·二线制，符合HART协议可与HART协议终端通信而不中断输出
·采用数字化补偿技术对温度及静压进行补偿
·稳定性能好，精度高，阻尼可调，抗单向过载能力强
·无机械传动部件，维修工作量少，坚固抗振
·全部通用件，方便维护
·接触介质的膜片材料可选，可全天候使用
▊▎性能参数
测量范围 | G:0…0.15～41370kpa、A：0…6.2～6890kpa |
输出信号 | 4-20mA输出叠加HART®协议数字信号（两线制） |
电 源 | 外部供电24VDC（电源范围12V~45V宽电压） |
防爆等级 | ExiaⅡBT6（本安防爆） |
温度范围 存储温度 | 介质温度-40～104℃, |
-40～85℃, |
整机工作温度 | -40～85℃/-20～70℃（带数字表头） |
相对湿度 | 0～100% |
超压极限 | 量程为6.89MPa以下的施加0（绝对压力）~13.8MPa；量程为20.68MPa的施加0（绝对压力）~31.2MPa；量程为41.37MPa，施加0（绝对压力）~51.45MPa变送器无损坏。正常工作压力在3.45kPa（绝对压力）至变送器量程上限，法兰可承受68.9MPa压力 |
容积变化 | 小于0.16cm3 |
阻 尼 | 时间常数在0.2～32.0s之间可调 |
启动时间 | 3s，无需预热 |
性能指标 | 在无迁移、316不锈钢隔离膜片及其它标准测试条件下 |
量程比 | 40：1 |
精 度 | 0.1%（量程≥10kPa）0.2%（量程＜10kPa） |
稳定性 | 六个月误差为量程上限的±0.15% |
温度影响 | 量程为4、5、6、7、8 零点误差为量程上限的±0.25%/55℃ 包括量程和零点的总误差，为量程上限的0.5%/55℃ |
注 意 | 对于量程3、9、0温度误差要加一倍。 |
超压影响 | 加压140kgf/cm2后，误差为上限量程范围的±0.25% |
电源影响 | 小于输出量程的0.005%/V |
振动影响 | 在任意轴向上，频率为200Hz，引起的误差为上限量程范围的±0.05%/g |
负载影响 | 只要输入变送器的电压高于12V，在负载工作区内无负载影响。 |
安装影响 | 可产生不大于±0.25 kPa的零位误差，但可校正，对量程无影响,测量本体相对法兰转动无影响 |
电磁影响 | 符合IEC801标准 |
▊▎ 选型指南
TXY820-3051 | 3051DP电容式压力/差压变送器 |
| 代码 | 测量形式 |
GP | 压力 |
DP | 压差 |
| 代码 | 量程 |
P | -0.1-7MPa（量程范围内任选） |
代码 | 信号输出方式 |
S1 | 4-20mA两线制 |
S2 | 4-20mA+HART |
S3 | 其它 |
| 代码 | 精度等级 |
A | 0.1%（金属电容传感器） |
B | 0.075%（单晶硅传感器） |
| 代码 | 结构材料 |
| 法兰接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 |
J1 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 |
J2 | 316不锈钢 | 316不锈钢 | 哈氏C-276 | 硅油 |
J3 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | 硅油 |
J4 | 316不锈钢 | 316不锈钢 | 钽 | 硅油 |
| 代码 | 电气连接接头 |
L1 | M20*1.5 |
L2 | 1/2NPT内螺纹 |
| 代码 | 附加选项 |
A | 平板安装支架 |
B | L型安装支架 |
TXY820-3051 | GP | S1 | A | J1 | L1 | A | 选型举例 |
▊▎外形尺寸
▊▎接线图
▊▎注意事项
1 、安装：建议压力变送器垂直向下安装，接口与管道之间，建议加装截止阀。
2 、大部分仪表损坏是由于供电电源造成的，接电源前，应查看电源是否在24V ，电源是否稳定。
3 、接线应严格按照接线说明进行连接。若接反，有反极性保护，仪表不会损坏，但无信号输出（仅限4-20mA信号）。调整接线，正确接线后，信号输出正常。
4 、使用中发现异常，应关掉电源，进行检查或直接向我司技术部联系，禁止私自修改内部电路。
5、压力变送器储存时，宜带包装存放在阴凉、干燥、通风的库房内。
6、严禁用尖硬的东西伸入压力引压孔，平膜型变送器严禁用手及任何东西碰触。
