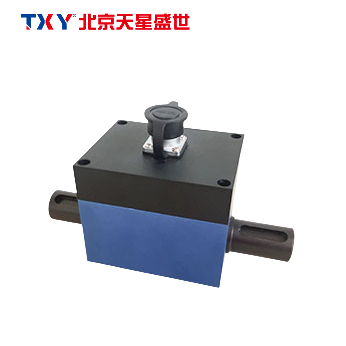

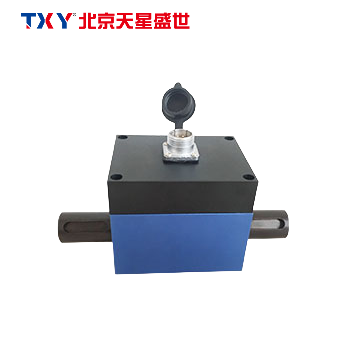

▊▎ 概述
TXY304小巧型扭矩传感器是我公司在应变桥专用技术基础上研制开发的新产品，适用于各类要求体积小、转速高的扭矩测量场合。该产品输出5～15kHz频率信号或4～20mA电流信号，适合远距离传输。本产品尺寸小、使用安装简便、信号抗干扰能力强，是替代进口扭矩传感器的理想产品。
▊▎性能参数
■ 体积小、重量轻、易于安装；
■既可以测量静止扭矩，也可以测量旋转扭矩；
■ 检测精度高、稳定性好、抗干扰性强；
■ 不需反复调零即可连续测量正反转扭矩；
■ 没有集流环等磨损件，可以高转速长时间运行；
■ 应变弹性体强度大，可承受150%载荷；
■ 抗干扰性强，可任意位置，任意方向安装；
■ 传感器部分可脱离二次仪表独立使用，直接与测量板卡、PLC或DCS组成扭矩测量装置

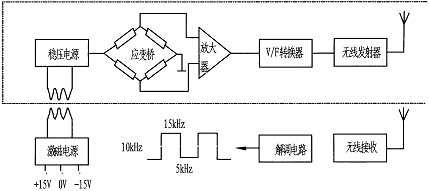

扭矩工作原理：
如上图所示，应变桥供电由设在传感器上的一组环形变压器，提供感应电压，经整流、稳压转换成高稳定性的直流电压。该电压既供给应变桥作为桥压，也供给其内部电路作为工作电压。应变桥检测的mV级扭矩信号被放大V级强信号，在经过V/F转换器变成正比的方波信号，并发射到外部的信号接受器上，在通过解调还原成与V/F转换出的方波同频率的数字信号，其相位差不大于1微妙，可以忽略不计。
▊▎技术指标
指标名称 | 参数规格 |
量 程 | 5Nm、10Nm、20Nm、50Nm、100Nm、200Nm、500Nm（可选） |
供电电源 | ±15V DC（适用频率信号输出）、 24V DC（适用电压或电流信号输出） |
扭矩信号 | 5～15Khz（幅值12V,零点10kHz）、4～20mA、1～5V、0～±5V、 0-10V（可选） |
转速范围 | 0～1000、3000、6000、8000转/分 |
转速信号 | 60脉冲/转（TTL） 注：标准产品不带测转速，如果带测转速测量L长度增加15mm |
精 度 | ±0.25%、±0.5% |
年稳定性 | 0.3%/年 |
绝缘电阻 | ≥200MΩ(100VDC) |
环境温度 | -20～60℃（可定制高温型-20～120℃） |
相对湿度 | 0～90%RH |
过载能力 | 150% |
频率响应 | 1ms |
▊▎应用领域■ 检测电动机、内燃机等旋转动力设备，输出扭矩及功率；
■ 检测电动机、风力、泵、搅拌机、减速器、变速器、卷扬机、螺旋桨、钻探机械等设备的负载扭矩及输入功率；
■ 检测各种机械加工中心、自动机床的工作过程中的扭矩；
■ 检测各种旋转动力设备系统所传递的扭矩及效率；
■ 检测扭矩的同时可以检测转速、轴动力；
■ 可用于制造粘度计、电动、气动、液力扭力扳手；

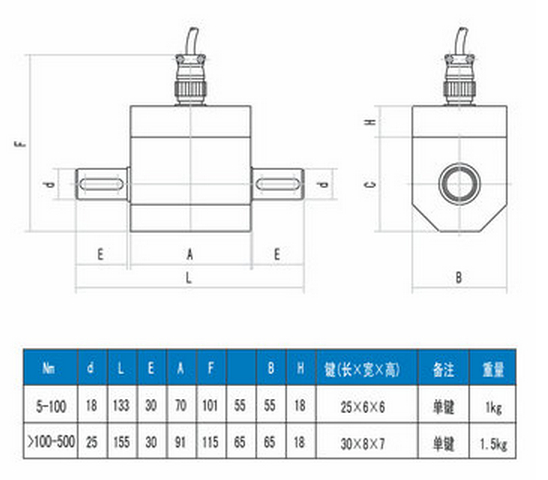

▊▎外形尺寸

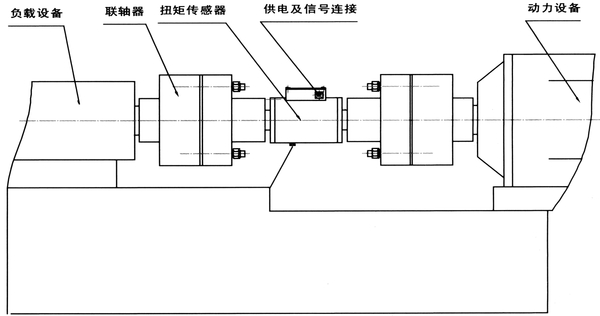

▊▎安装方式
1、该系列传感器无安装固定底座，需要用弹簧、拉绳或固定卡子将壳体固定，以避免壳体和信号输出导线随轴旋转。
2、其它安装、电气连接方法及注意事项按标准传感器进行。
接线定义：
频率输出型定义：（扭矩5-15kHz，转速60脉冲/转）
(七芯、±15VDC供电、适用于TXY-302/303/304/307旋转型扭矩传感器)
1…………公共地（绿线）
2…………电源正（红线）
3…………电源负（兰线）
4…………转速输出正（白线）限带转速输出型、否则为空
5…………扭矩输出正（黄线）
6…………屏蔽线
7…………空
电流/电压输出型接线定义：（4-20mA，1-5V，0-5V，0-10V）
（七芯、24VDC供电、适用于TXY-304/307/30F）
1…………公共负（绿线）2…………电源正（红线）
3…………屏蔽
4…………转速输出（白线）限带转速输出型、否则为空
5…………扭矩输出（黄线）
