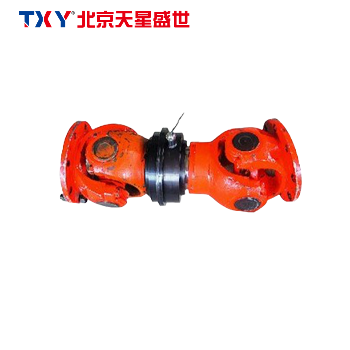

TXY-305 万向轴扭矩传感器

品牌: TXY北京天星盛世
型号: TXY305
产品详情

概述

      TXY-305万向轴扭矩传感器为本安防爆型,主要为解决油田钻井过程中因扭矩过大造成钻杆断裂,转盘扭矩测量不准等因素经常影响钻井生产;而根据 工作原理,直接在万向轴上制作传感器,配上控制系统,实时监测钻井中钻机的工作情况,万向轴传感器从推出以来,因其测量精度高,安装使用方便和稳定性好而受到油田用户的欢迎。

性能参数

量  程   0-±5k-50kNm

供电电源   24V DC或±15VDC

扭矩信号   4~20mA或5-15kHz(可选)

转速量程   0~1000、3000转/分

转速信号   60脉冲/转,30脉冲/转(可选)

精      度   ±0.25%、±5%

年稳定性   1%/年

绝缘电阻   ≥200MΩ(100VDC)

环境温度   -20~60℃

相对湿度   0~90%RH

过载能力   150%

频率响应   100μs

防爆等级   ExiaⅡCT6

技术特点

◆测量位置和方法能完全反映转盘扭矩的真实情况;

◆工艺成熟,测量精度高,稳定性好;

◆可以直接输出4-20mA模拟量电流信号,抗干扰能力强;

◆既可测量静止扭矩,也可测量旋转扭矩和正反向扭矩;

◆不需反复调零即可连续测量正反转扭矩,可长时间运行;

外形尺寸结构特点

TXY-305万向轴扭矩传感器的外型结构,根据不同的万向轴尺寸具体设计制作

安装

1TXY-305万向轴扭矩传感器由定子和转子两部分组成.
2
.将万向轴的两端通过法兰联轴器分别与动力或负载联接.
3
定子部分通过钢丝绳或固定螺栓固定在基座上,调整间隙,保证静止外壳不随意晃动。

信号处理

1.使用TXY-30系列扭矩仪表显示扭矩、转速值
2.直接将扭矩频率信号送给计算机或PLD进行处理;
3.转换为4—20mA1—5V模拟信号。

使用注意

1.接线必须正确;
2.±15V的范围:不得低于±14.5V不得高于± 15.5V ;
3.信号线输出不得对地,对电源短路,输出电流不大于10mA;
4.屏蔽电缆线的屏蔽层必须与±15V电源的公共端(电源地)连接。
5.使用中如有疑问请及时与本公司联系,保修期之内不得自行拆卸。
