▊▎简介

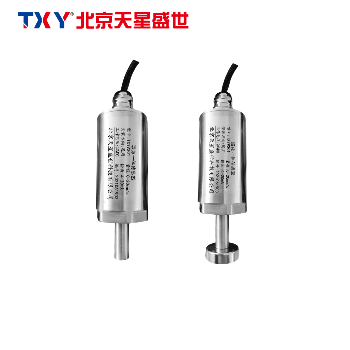

TXY9230一体化振动温度变送器是一款用于在线实时监测旋转机械轴承振动温度的就地变送器。它是一种对机器的振动测量可安装在机器的轴承座或机壳上，对机器进行实时监控，同时两线制输出4-20mA的电流信号，可直接工给控制室里的PLC或集散控系统（DCS）监视器、采集器、记录仪或其他设备。如有因轴承磨损、轴承开裂、动平衡不良以及不对中等因素引起的机器故障，一体化振动变送器可提前监测到故障提出报警，防止机器在不良状况下继续工作而造成损坏。
▊▎应用领域
振动温度变送器广泛应用于潜水泵、风机、水泵、压缩机、汽轮机、磨煤机、制氧机、发电机、离心机、电机等旋转机械和其它设备测振动温度。
振动温度变送器系列全，根据选型可测量振动加速度、振动速度和振动位移，用户可参照选型指南选用适合自己的产品。
▊▎性能参数
频率响应 | 10 ～ 1000 Hz * 或者5 ～ 1000 Hz（特殊说明） |
自振频率 | 10HZ |
测量范围 | 位移量0-100um，0-200μm，0-500μm，0-1000μm，0-2000μm （可选） 速度量 0-10mm/s，0-20mm/s，0-30mm/s，0-50mm/s 温度：0-100° |
输出信号 | 4～20mA、0-5V、0-10V、RS485通讯信号 |
输出阻抗 工作电压 | ≤500Ω |
DC12-24V±10% |
接线方式 | 电流信号两线制，电压信号三线制，通讯信号四线制 |
测量方向 | 通用（水平、垂直均可） |
使用环境 | 温度 0℃～100℃ 相对湿度 ≤90% |
重 量 | 约800g |
▊▎选型指南
TXY9230 | 一体化振动温度变送器 |
| 代码 | 量程范围 |
P | 客户指定（振动量程，温度来测） |
| 代码 | 信号输出方式 |
S1 | 4-20mA |
S2 | 0-5V |
S3 | 0-10V |
S4 | RS485 |
| 代码 | 供电 |
V1 | 24VDC |
| 代码 | 安装方式 |
M1 | M10*1.5*10螺纹安装 |
M2 | 磁座安装带磁座 |
TXY9230 | P | S1 | V1 | M1 |
|
▊▎ 外形尺寸示意图
