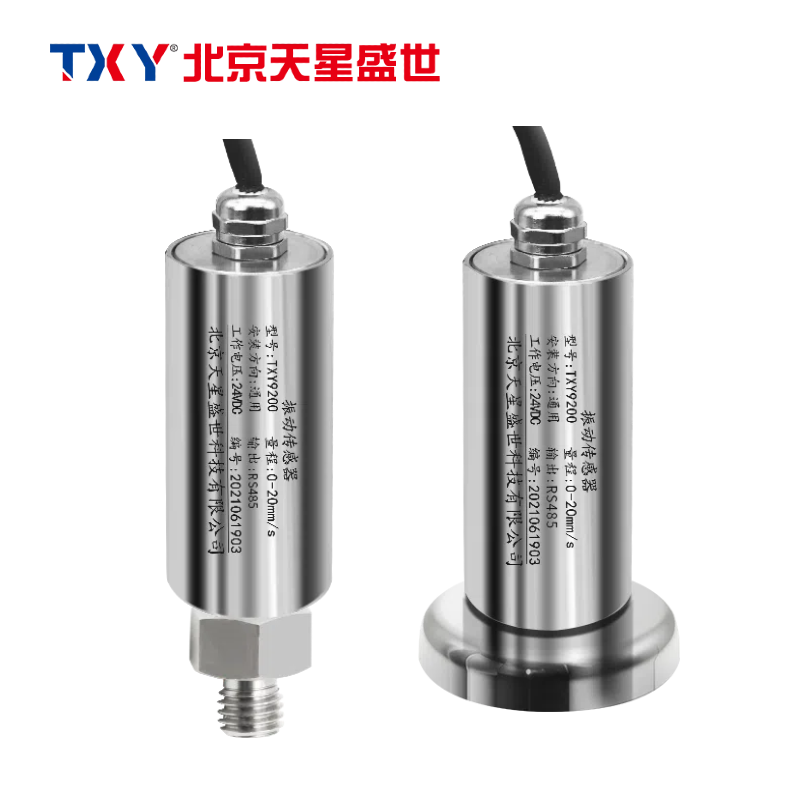

TXY9201 直接出线式振动变送器

品牌: TXY北京天星盛世
型号: TXY9201
产品详情

简介

TXY9201直接出线式振动变送器将磁电式振动传感器、精美测量电路集成在一起,构成高精度振动测量系统,影响的低频振动测量。用于在线实时监测旋转机械轴承振动的就地变送器,又称一体化振动传感器。它是一种对机器的振动测量,可安装在机器的轴承座或机壳上,对机器进行实时监控,同时输出4-20mA两线制的电流信号,可直接供给控制室里的PLC或集散孔制系统(DCS)监视器、采集器、记录仪货其他监控设备。如有因轴承磨损、轴承开裂、动平衡不良以及不对中等因素引起的机器故障,一体化振动变送器可提前检测到故障提出报警,防止机械在不良状况下继续工作而造成损坏,进而带来经济损失。

应用领域:可广泛用于潜水泵、风机、汽轮机组、磨煤机、制氧机、发电机、离心机、压缩机、水泵、电机等选择机械的轴承振动测量与实时监控。同时,也可应用于对地下管线、汽车行业等需要检测环境振动值对设备的概述。

产品特点

•此款产品不仅可以用在室内,还可以用于室外。

•全密封焊接外壳,配有防水线缆,性能稳定。

•应用于防爆场合下需要测振动、振幅的工况现场,防爆更安全输出信号稳定。

•传感器的默认螺纹尺寸是M10*1.5mm,应用于需要和被测设备进行螺纹连接的。

•螺纹安装受限时可选用磁座安装,磁座利用强大的吸力吸附在设备上进行振动检测,方便安装与拆卸。磁座吸力为70KG(此配件需另购)。

性能参数

灵敏度

50mv/mm/s±5%

响应频率

10-1000HZ

自振频率

10HZ

测量范围

0-10mm/s、0-20mm/s、0-50mm/s(振动烈度)

0-100μm、0-200μm、0-500μm(振动位移)

输出电流

输出抗阻

4-20mA、0-10V

≤500Ω

工作电压

DC24V

加速度

10g

测量方向

垂直或水平

使用环境

温度-40℃—60℃   相对湿度≤90%

外形尺寸

φ34*72mm



M10*1.5

防爆等级

ExdⅡCT6

防护等级

IP67

选型指南

TXY9201

直接出线式振动变送器


代码

量程范围

P

客户指定


代码

信号输出方式

S1

4-20mA两线制

S2

0-5V三线制

S3

0-10V三线制

S4

RS485四线制


代码

供电

V1

24VDC


代码

安装方式

M1

M10*1.5*10螺纹安装

M2

磁座安装带磁座

TXY9201

P

S1

V1

M1


外形尺寸示意图
