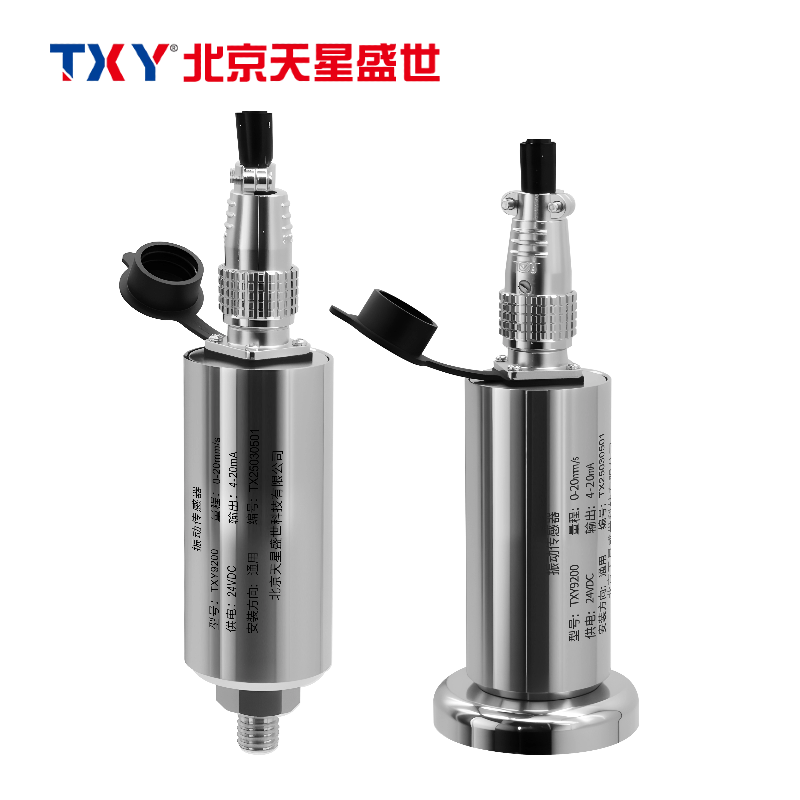

TXY9200 一体化振动变送器

用途:一体化振动变送器主要安装在各种旋转机械装置的轴承盖上(如汽轮机、电机、发动机、压缩机、风机和泵等),可测量振动速度或者振动位移。
品牌: TXY北京天星盛世
型号: TXY9200
产品详情

概述

TXY9200一体化振动变送器将磁电式振动传感器、精美测量电路集成在一起,构成高精度振动测量系统,影响的低频振动测量。用于在线实时监测旋转机械轴承振动的就地变送器,又称一体化振动传感器。它是一种对机器的振动测量,可安装在机器的轴承座或机壳上,对机器进行实时监控,同时输出4-20mA两线制的电流信号,可直接供给控制室里的PLC或集散孔制系统(DCS)监视器、采集器、记录仪货其他监控设备。如有因轴承磨损、轴承开裂、动平衡不良以及不对中等因素引起的机器故障,一体化振动变送器可提前检测到故障提出报警,防止机械在不良状况下继续工作而造成损坏,进而带来经济损失。

应用领域:可广泛用于潜水泵、风机、汽轮机组、磨煤机、制氧机、发电机、离心机、压缩机、水泵、电机等选择机械的轴承振动测量与实时监控。同时,也可应用于对地下管线、汽车行业等需要检测环境振动值对设备的概述。

性能参数

灵敏度

50mv/mm/s±5%

响应频率

10 1000 Hz

自振频率

10Hz

测量范围

010mm/s 、020mm/s 、050mm/s(振动烈度)、

0100μm0200μm0500μm(振动位移)

输出信号

输出抗阻

420mA电流、0-10V、0-5V电压、RS485通讯信号

500Ω

工作电压

DC18-36V

最大加速度

10g

测量方向

垂直或水平

使用环境

温度   -4060℃   相对湿度 90%

外形尺寸

φ34×72mm

安装方式

螺纹安装M10×1.5或者磁座安装



350g



3%

选型指南

TXY9200

一体化振动变送器


代码

量程范围

P

客户指定


代码

信号输出方式

S1

4-20mA两线制

S2

0-5V三线制

S3

0-10V三线制

S4

RS485四线制


代码

供电

V1

24VDC


代码

安装方式

M1

M10*1.5*10螺纹安装

M2

磁座安装带磁座

TXY821

P

S1

V1

M1


外形尺寸图

安装图

1 安装位置:垂直或者水平安装于被测振动点上,以变送器底部M10X1.5螺钉固定或者是磁座吸附在被测机械上

2 安装尺寸及规范:参看图三(速度变送器的安装及防护),若变送器安装位置受到高温蒸汽等冲刷时,为降低变送器环境温度、需加防护措施,一般情况下可不加防护。

3 使用和绝缘要求。

在连接变送器的航空插头、插座上,都标有1、2、3、4的数字。1,2DC24V电源,3,4420mA电流输出端。

连接导线要求有良好的绝缘性能,采用芯屏蔽电缆,航空插座管脚与电缆对应1,2红色线3,4蓝色线。电缆的屏蔽层一端浮空,另一端接地。

变送器的安装本厂配用M10的固定螺钉。对变送器安装的防护措施,本厂备有防护罩供应,其余由用户因地制宜自行处理。

安装方式

螺纹安装:传感器的默认螺纹尺寸是m10*1.5mm是需要和被测设备进行螺纹连接的。

磁座安装:传感器可以通过螺纹连接磁座,磁座利用强大的吸力吸附在设备上进行振动检测,这种方案也非常方便安装与拆卸。磁座吸力为50kg.

注意事项

1 、变送器应防止剧烈碰幢和敲打。

2 、运输过程和贮存时应置于专用包装盒内。

接线方式:红线-接DC24V

         蓝线-4-20mA接地

订货指南

振动位移

振动烈度

0-100μm(振动位移)

0-10mm/s(振动烈度)

0-200μm(振动位移)

0-20mm/s(振动烈度)

0-500μm(振动位移)

0-30mm/s(振动烈度)

0-1000μm(振动位移)

0-50mm/s(振动烈度)

0-2000μm(振动位移)

0-100mm/s(振动烈度)
