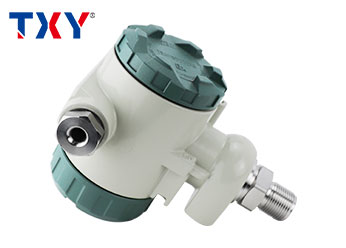

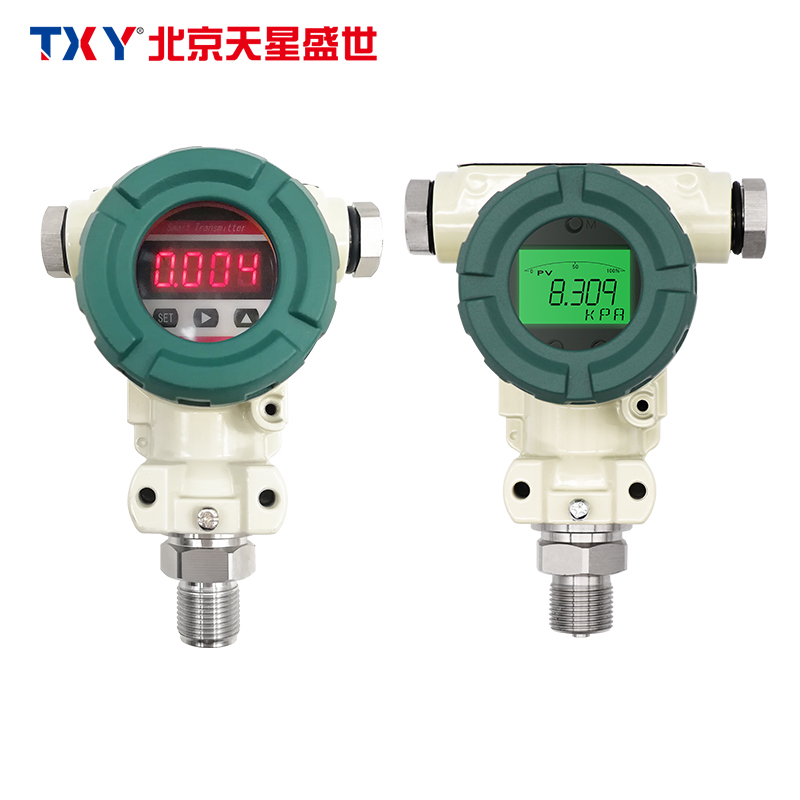

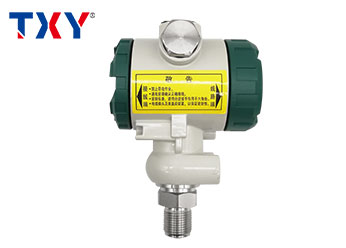

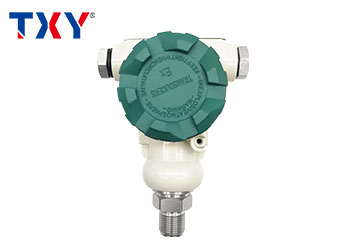

TXY816E 防爆压力变送器

用途:是为高爆炸危险场所设计的,在液体或气体介质的压力测量时能提供稳定而精确的测量。
品牌: TXY北京天星盛世
型号: TXY816E
产品详情

概述

TXY816E智能型压力变送器结构精巧,可根据不同应用场合选择多种传感器和仪表外观。具有零点稳,抗干扰性能强,可现场组态、 HART、RS485/232、等多种通讯方式可选。与标准现场控制设备有良好的系统兼容性、液压及气动控制系统;石化、天然气、环保、空气压缩;电站运行巡检、机车制动系统;热电机组;轻工、机械冶金;楼宇自动化、恒压供水系统;其它自动化和检测系统;工业过程检测与控制;实验室压力校验等各种易燃易爆的场所。

产品特点

•采用国际最新的AD采集处理技术

•实现高精度和高稳定性

•内置完善的抗干扰器件配合多级保护电路

•保证了现场的高可靠性

•具有完善的数据备份与恢复功能,现场免维护

•功能完善的按键现场调试,设置量程

•调零(零点微调)

•设置阻尼、数据恢复等功能

•产品长期稳定可靠

•HART、RS485、232等多种通讯方式可选

性能参数



气体、液体(对不锈钢无腐蚀)



-0.1-100MPa(量程范围内任选)



1.5倍满量程压力

压力类型

表压、绝压、负压



0.25%FS(量程≥100KPa)   0.5%FS(量程<100KPa)

零点漂移

±0.1%FS/年

±0.03%FS/℃(≤100kPa),±0.02%FS/℃(>100kPa)

满度漂移

±0.03%FS/℃(≤100kPa),±0.02%FS/℃(>100kPa)

补偿温度

-10~80℃

介质温度

-20℃~80℃

贮存温度

-40℃~85℃

供电电源

24VDC

输出信号

4-20mA、0-5V、0-10V、RS485等



LED显示,两键/三键操控



(0~32)s

负载能力

(U-12V)/0.02Ω



100MΩ/50V

   过程连接

M20× 1.5、M18*1.5、G1/2、G1/4、1/2NPT(其他可定制)

   外壳防护

电缆线和接插件连接均为IP65

   防爆等级

ExdIICT6

   防爆证编号

CCRI 21.1151

选型指南

TXY816E

防爆压力变送器


代码

量程

P

-0.1...0...0.01...100MPa(范围内可任选,详见量程选型表)


代码

信号输出方式

S1

4-20mA两线制

S2

0-10V三线制

S3

RS485四线制


代码

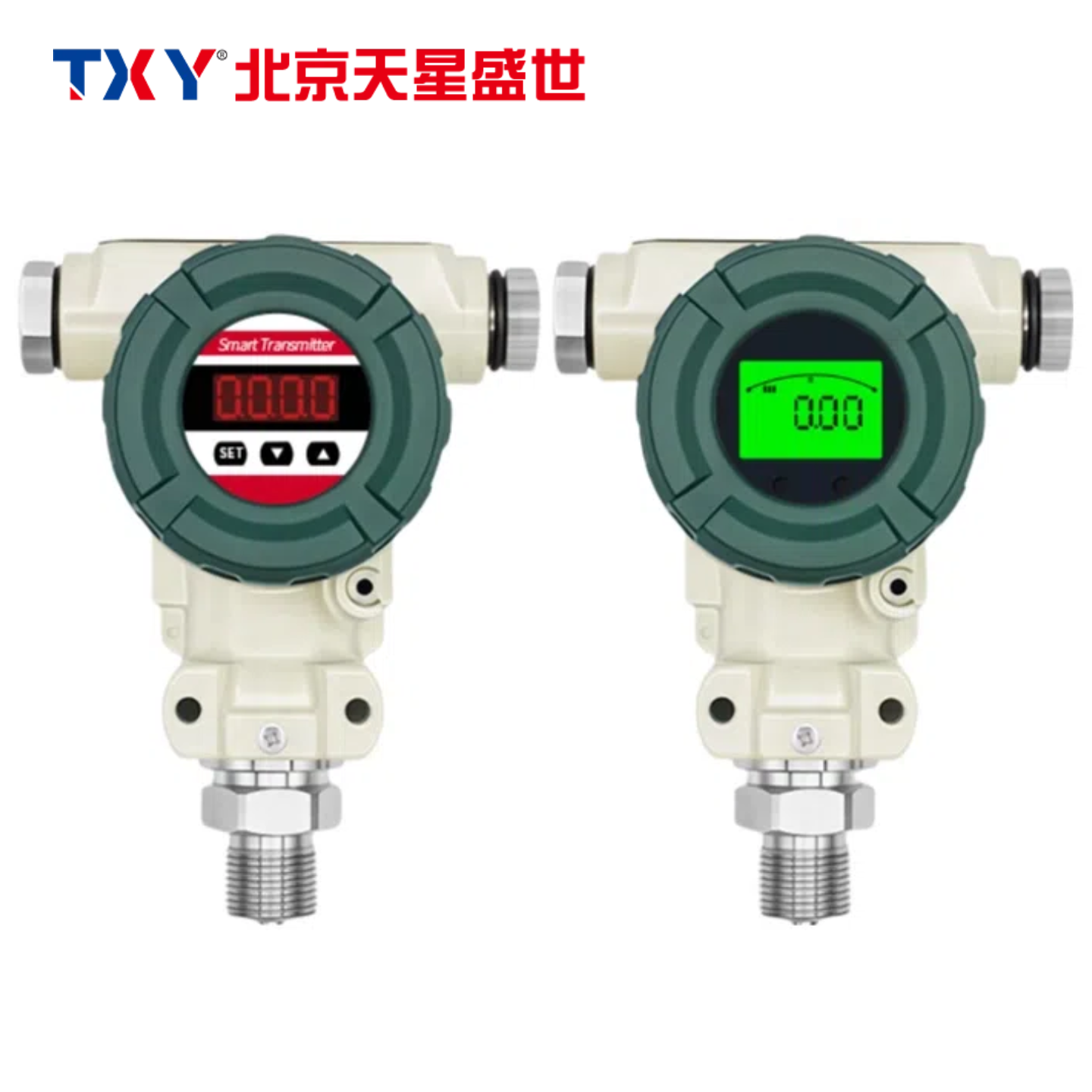

显示方式

D1

无数显

D2

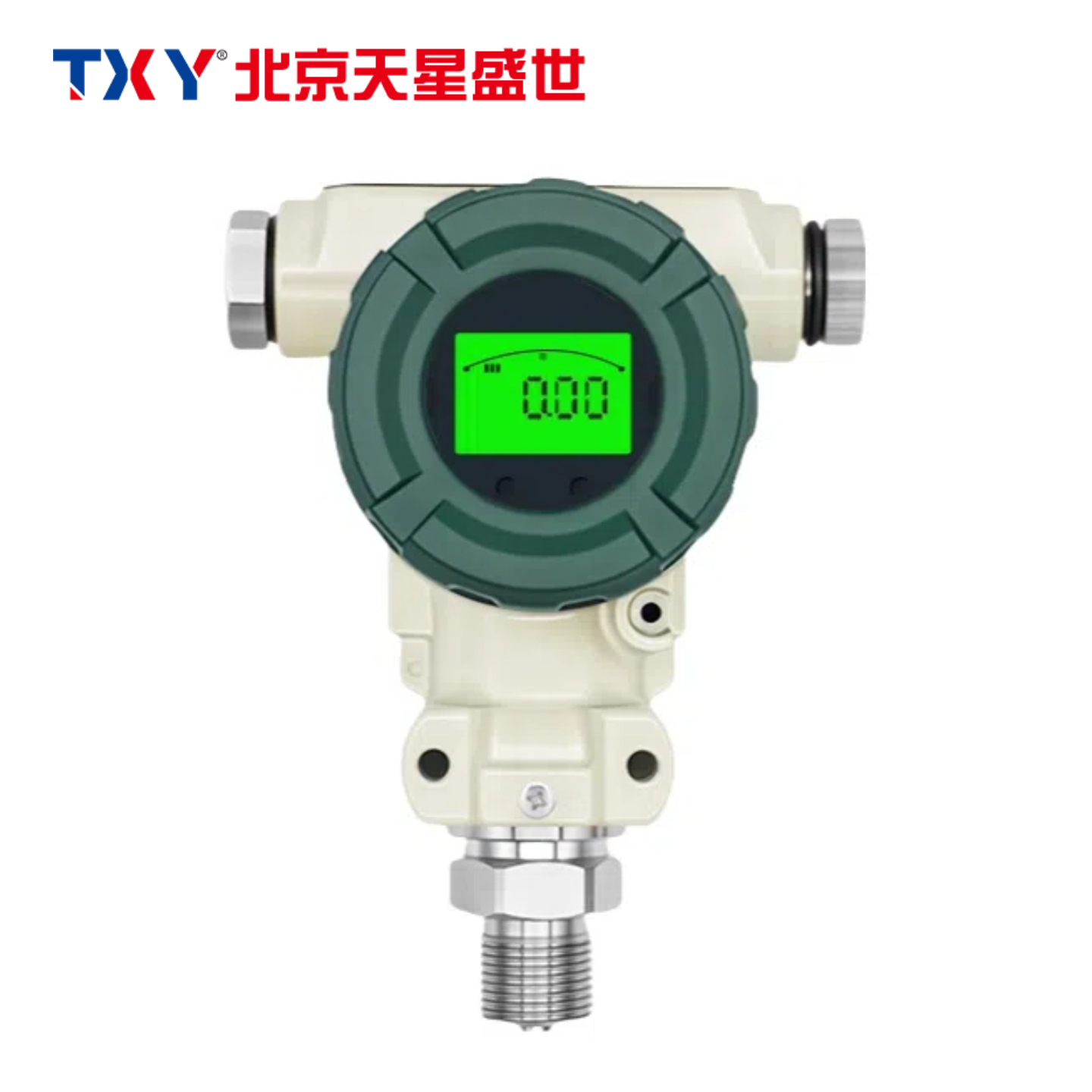

LCD液晶显示

D3

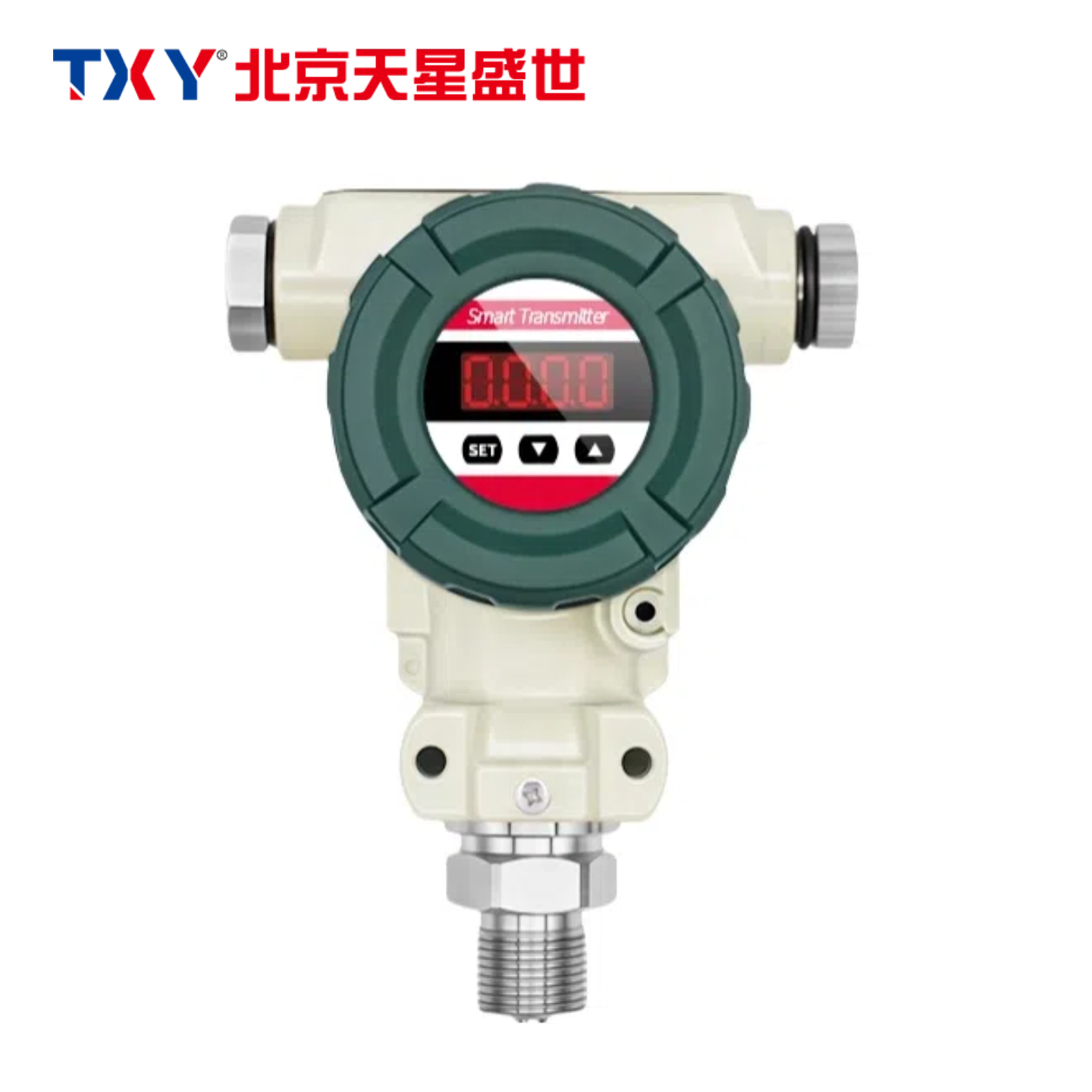

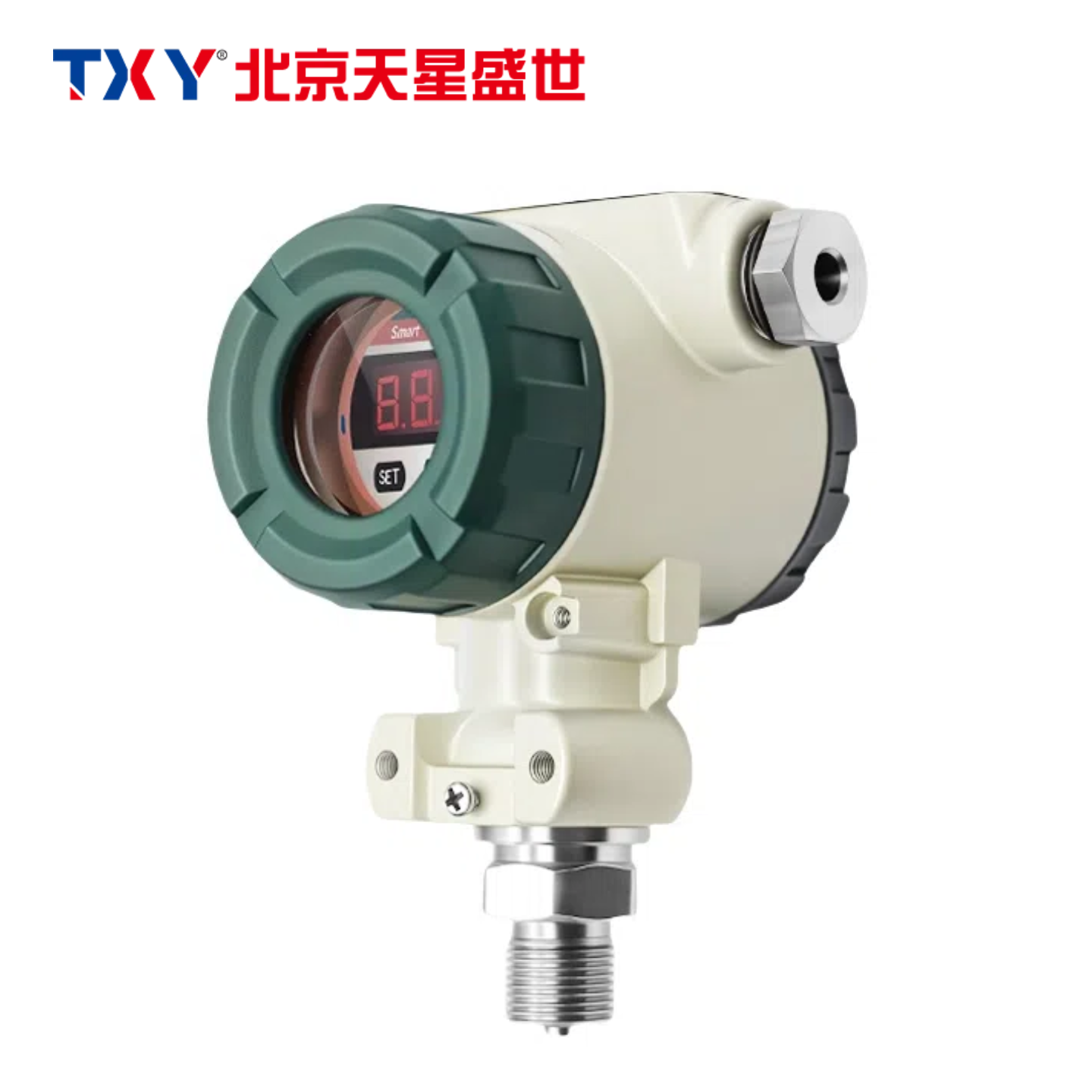

LED数码管显示


代码

连接方式

C

详见连接方式选型表


代码

供电

V1

9-36VDC(推荐24VDC)


代码

精度等级

C1

0.5%(量程<100KPa)

C2

0.25%(量程≥100KPa)


代码

防爆等级

A

ExiaⅡBT6(本安防爆)

B

ExdⅡCT6(隔离防爆)带防爆证书


代码

定制

A

其他定制要求

标准

TXY816E

P12

S1

D1

C1

V1

C1

A


选型举例

外形尺寸

接线图

量程、连接方式选型表

注意事项

1 安装:建议压力变送器垂直向下安装,接口与管道之间,建议加装截止阀。

2 大部分仪表损坏是由于供电电源造成的,接电源前,应查看电源是否在24V ,电源是否稳定。

3 接线应严格按照接线说明进行连接。若接反,有反极性保护,仪表不会损坏,但无信号输出(仅限4-20mA信号)。调整接线,正确接线后,信号输出正常。

4 使用中发现异常,应关掉电源,进行检查或直接向我司技术部联系,禁止私自修改内部电路。

5 压力变送器储存时,宜带包装存放在阴凉、干燥、通风的库房内。

6 严禁用尖硬的东西伸入压力引压孔,平膜型变送器严禁用手及任何东西碰触。

防爆证书、SIL国际安全认
